YZ-200輪式單臂鑿巖臺車

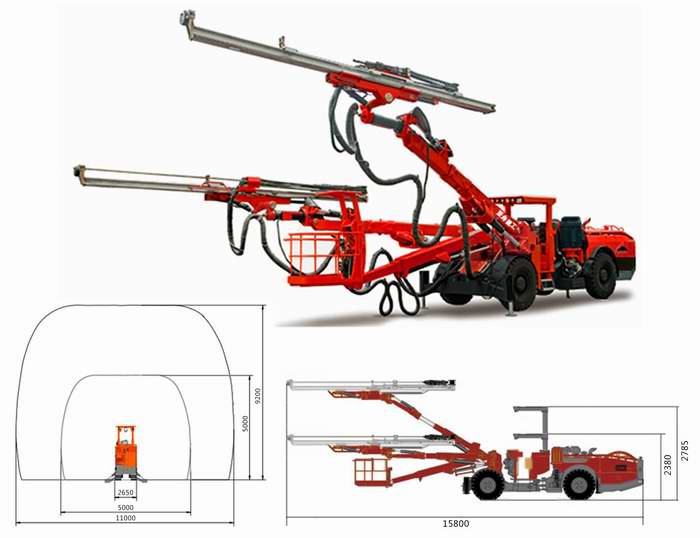

YZ-922D輪式雙臂吊籃鑿巖臺車：
采用鉆爆法施工的一種鑿巖設備，主要適用于隧道、礦山以及其它地下工程中巷道、隧洞的掘進施工作業。并可進行鉆爆破孔、錨桿孔、掏槽孔、安裝炸藥、錨桿等作業，設備具有高效、安全、節能、環保，可改善人員作業環境等優勢。該設備采用全液壓鑿巖系統，系統先進、鑿巖速度快、工作效率高，整機采用鉸接車架，結構緊湊，機動靈活。
電氣基本性能參數 | 項目 | 技術參數 |
整機 | 整機外型尺寸（長*寬*高）mm | 15800*2650*2380/2785 |
適應斷面（寬*高）m | 5.0*5.0-11.0*9.2 | |
鑿孔直徑mm | Φ32-Φ102(更大需擴孔) | |
鉆桿長度mm | 4310（標配）/4920(選裝)/5530(選裝） | |
鉆孔深度mm | 4020（標配）/4660（選裝）/5140(選裝） | |
鉆孔速度m/min | 2.5-4 | |
主電機功率KW | 2*75 | |
液壓油箱容量L | 380 | |
總重kg | 約28000 | |
鉆臂 | 鑿巖機型號 | L20 |
回/轉° | 正180、反180 | |
推進器俯/仰° | 俯90、仰3 | |
推進器補償mm | 1800 | |
底盤 | 柴油機功率HP/KW | 201/150 |
轉向° | ±35 | |
輪胎規格 | 14.00R24 | |
后橋擺角° | ±8 | |
接近角/去離角° | 20/15 | |
最小轉彎半徑mm | 內≥7200/外≥9850 | |
行走速度km/h | 水平路面<10 | |
最小離地間隙mm | 370 | |
行車制動 | 輪邊減速機 | |
燃油箱容積L | 45 | |
供氣系統 | 流量m3/min | 1 |
工作氣壓Mpa | 0.2-0.8 | |
供水系統 | 流量L/min | 300 |
工作水壓Mpa | 0.8-1.2 | |
電氣系統 | 電機總功率KW | 161 |
供電電壓V | 380/660 | |
電機轉速r/min | 1450 | |
蓄電池V/Ah | 2*12/160 | |
行車照明燈W | 3*24 | |
工作照明燈W | 2*24 | |
電氣系統V | 24 |
注：因產品不斷升級，更多詳情請電話咨詢。
